低成本的高截盐的反渗透（RO）膜，对废水、咸水及海水的利用开发至关重要。本研究在不损失水渗透率的前提下，找到了提升低成本聚乙烯基聚酰胺复合反渗透（TFC-PA RO）膜的NaCl截盐率的有效方法。本成果基于反相界面聚合（RIP）工艺，得到了富含氨基（-NH₂）的聚酰胺分离层，然后进行异丙醇扩孔和次氯酸钠（NaClO）后处理，成功得到具有高截盐和高通量的PE(RIP)-NaClO(7)和PE(RIP)-NaClO(8) TFC-PA RO膜。同时发现，惰性的PE基膜有利于-N（H)Cl 基团偶联成偶氮链接，提高膜的截盐性能。 NaClO兼具降解与交联活性：一方面，攻击聚酰胺链中的酰胺基团（-CO-NH-），引发适度降解生成羧基（-COOH）等亲水基团，优化膜的传质通道；另一方面，与膜表面游离的-NH₂发生反应，生成偶氮交联结构，强化盐离子截留能力。该工作通过优化反应条件，实现了降解与交联反应的动态平衡，制备的PE(RIP)-NaClO(8)膜截留率达到99.25%，渗透率为1.63 L·m^-2·h^-1·bar^-1。

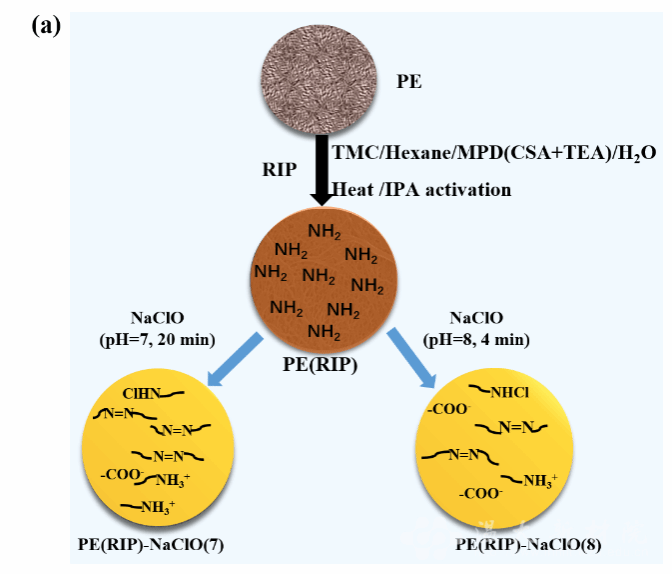

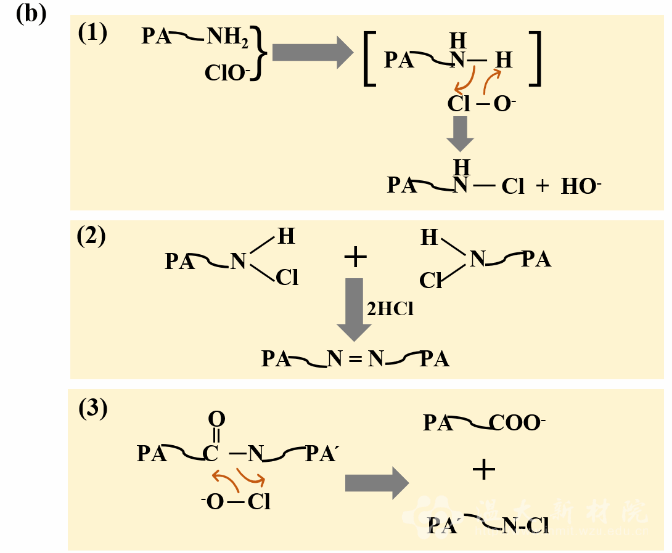

Scheme 1. Preparation and post-treatment of PE-based TFC-PA RO membranes:(a) Preparation Flow Chart; (b) Reaction mechanism of NaClO post-treatment.

该成果以 “NaClO post-treatment: A specific strategy to boost RO performance of PE-based TFC-PA RO membranes from RIP processes”为题，发表在国际期刊《Journal of Environment Chemical Engineering》上。该工作由薛立新研究员领导的温州大学与浙江工业大学研究团队合作完成，并得到国家自然科学基金（NSFC-U1809213, 21975222, 52203104）、瓯江领军人才启动经费及温州市苍南县国际新材料创新中心支持基金等项目的资助。

原文链接：https://doi.org/10.1016/j.jece.2026.122901
