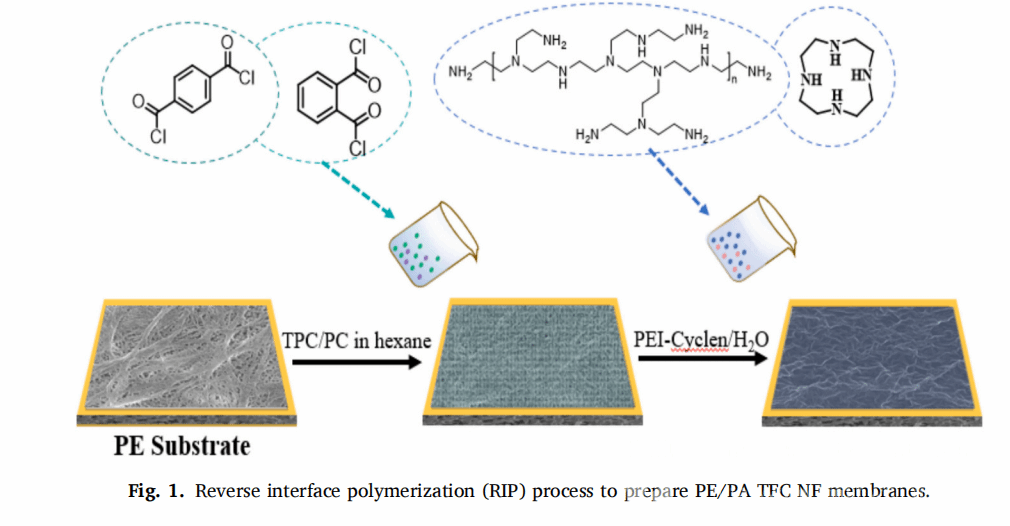

为同步提升高镁锂比体系下聚乙烯/聚酰胺（PE/PA）薄膜复合纳滤膜的锂镁分离性能与渗透性能，本研究创新采用反向界面聚合（RIP）调控与Mg(II)-Cyclen配位相互作用结合的双策略，在聚乙烯亚胺（PEI）单体水相中引入1,4,7,10-四氮杂环十二烷（Cyclen），并在聚乙烯（PE）基膜的反相界面聚合（RIP）过程中，将邻苯二甲酰氯（PC）与对苯二甲酰氯（TPC）单体一起加入到有机相，成功制备出PEI-TPC/PC_5:1-Cyclen_0.02高性能纳滤膜。

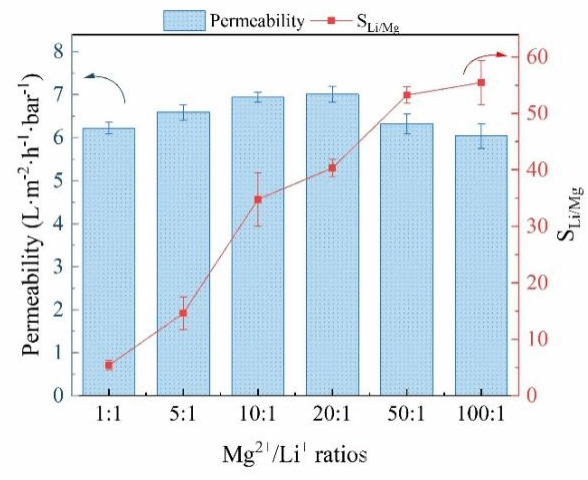

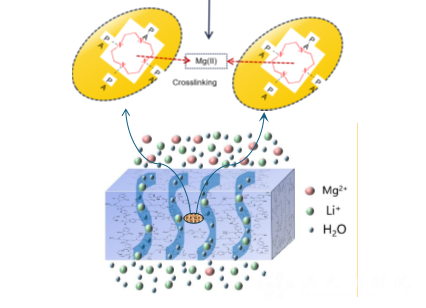

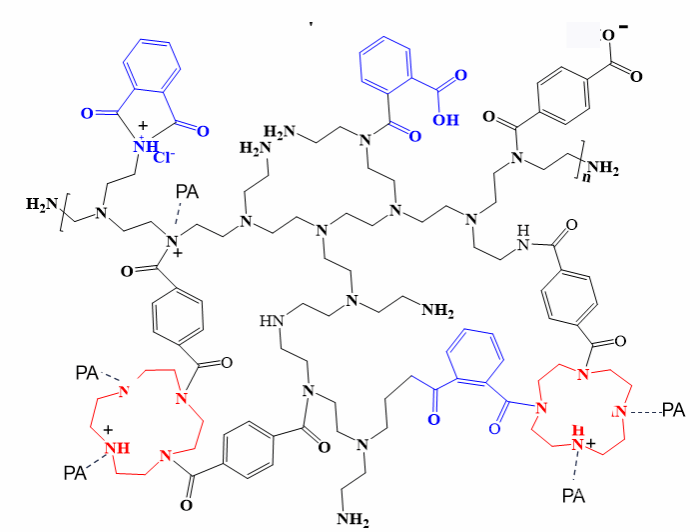

该策略通过TPC构建致密聚酰胺选择性，PC引入适度链间空隙提升渗透性，Cyclen则兼具酸清除剂、离子配位与专属传输通道构建的三重作用，实现膜结构与性能的精准调控。当有机相TPC/PC摩尔比为5:1、水相Cyclen添加量为0.02 wt%时，膜的锂镁分离因子（S_Li/Mg）达到最优值。在模拟盐湖卤水体系中，当镁锂比从1提升至100时，该膜的锂镁分离因子从5.0大幅增至55.47，且水渗透率始终稳定在6.5 L·m^-2·h^-1·bar^-1左右，同时兼具优异的抗污染性能与操作稳定性，60h连续运行中MgCl₂截留率维持99%左右，渗透率保持稳定，在高镁锂比盐湖卤水提锂场景中表现突出。

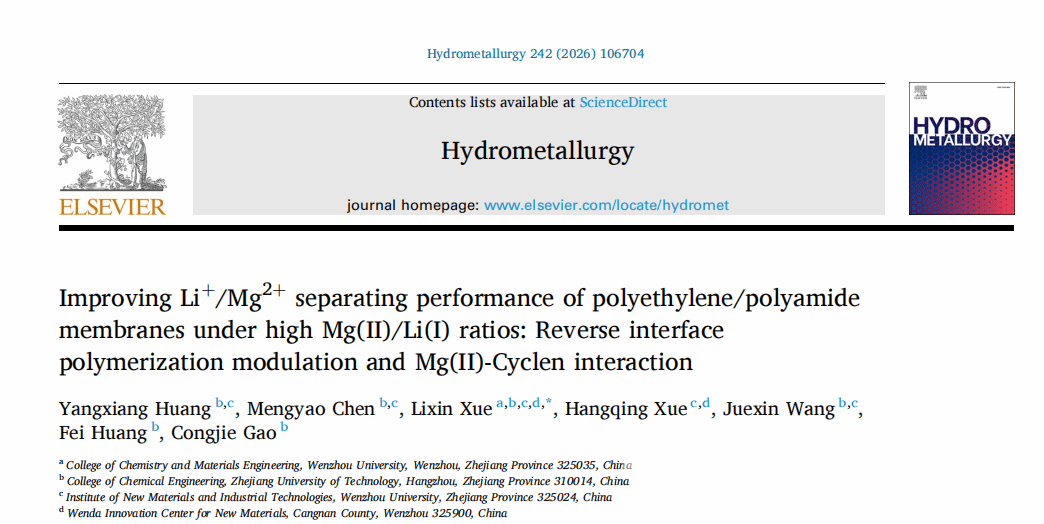

该研究成果以 “Improving Li⁺/Mg²⁺ separating performance of polyethylene/polyamide membranes under high Mg(II)/Li(I) ratios: Reverse interface polymerization modulation and Mg(II)-Cyclen interaction”为题，发表在国际期刊《Hydrometallurgy》上，该工作由温州大学化学与材料工程学院/新材料与产业技术研究院薛立新研究员团队与浙江工业大学研究人员合作完成，薛立新研究员为通讯作者，温州大学为通讯单位。本研究工作得到国家自然科学基金（NSFC-U1809213, 21975222, 52203104）、瓯江领军人才启动经费及温州市苍南县国际新材料创新中心支持基金等项目的资助。

原文链接

https://doi.org/10.1016/j.hydromet.2026.106704
