文章旨在开发新型高性能复合纳滤膜，用于一二价离子分离；同时通过研究不同位置的二氨基苯磺酸对于所制备的纳滤膜分离性能的影响，明确了聚合反应单体分子结构对反应活性和机理的影响，进一步论证了所发明的跨基材界面聚合反应（Cross substrate interface polymerization）技术用于制备高性能纳滤膜的优越性。

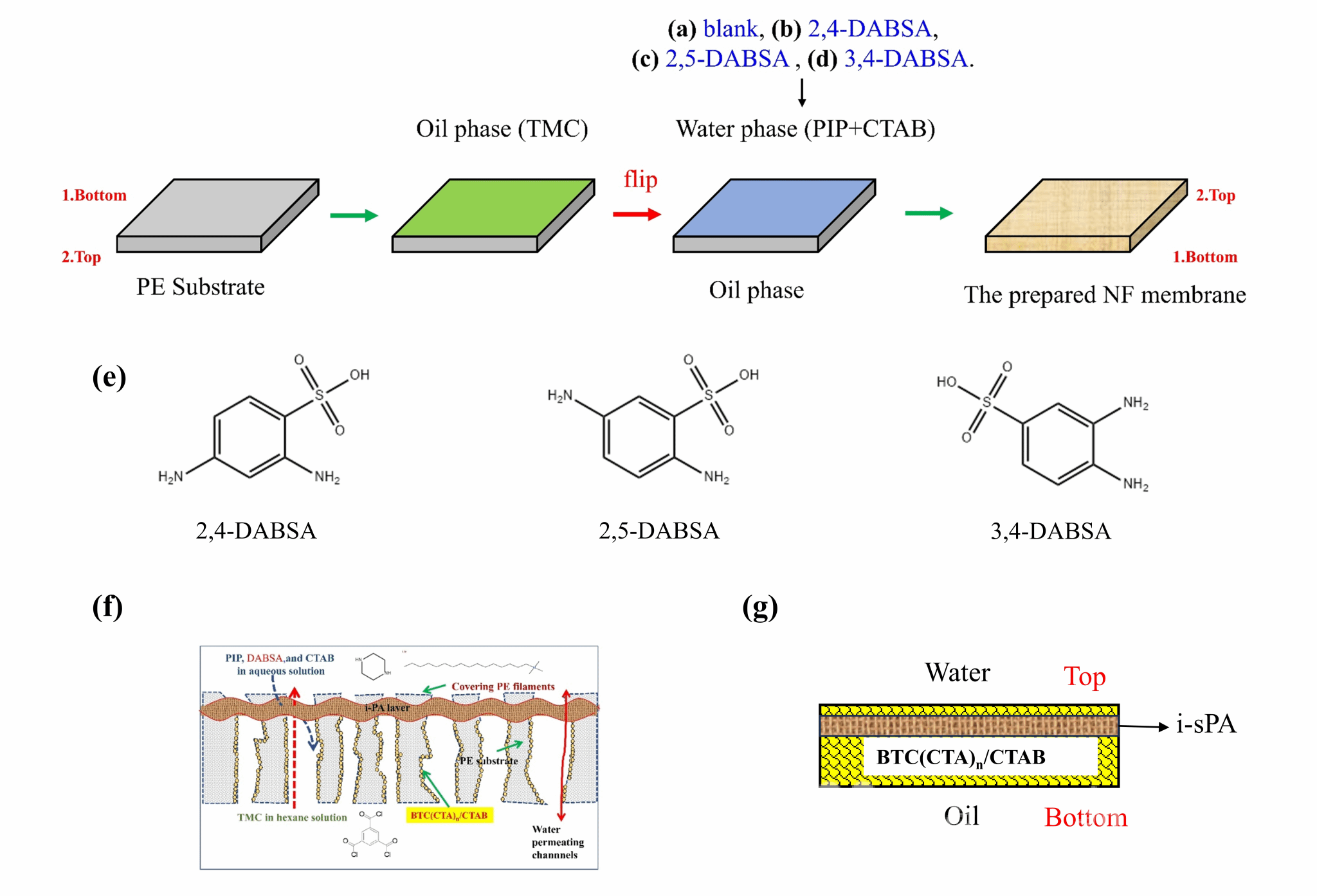

团队将不同二氨基苯磺酸异构体(2,4-DABSA、2,5-DABSA和3,4-DABSA)掺入哌嗪水相溶液中，并与Cross substrate interface polymerization (CSP)技术相结合，制备了高性能复合纳滤膜材料，成功应用于一二价离子分离领域并取得了优异的性能。分别制备出了三种具有内部约束PA层（i-sPA）的NF膜，携带不同水平的-SO₃^-基团。2,4-DABSA的竞争反应性高于2,5-DABSA和3,4-DABSA，形成具有更高-SO₃^-取代率、膜表面更粗糙、更负的zeta电位、平均半径μ_p (从0.380到0.359 nm)降低，几何偏差减少(从1.44到1.37)，导致Na₂SO₄溶液截留率提高（从93.6%提升至96.5%）， NaCl/Na₂SO₄分离因子S_NaCl/Na2SO4（从15.55提升至31.46），纯水渗透率提升（从21.7提升至25.1 LMHB），并且拥有出色的防污性能和长期运行可靠性。系统性研究了两个-NH₂基团和一个-SO₃^-基团取代位对DABSA异构物反应性能和纳滤膜性能的影响，和与CSIP反应机制的相关性。

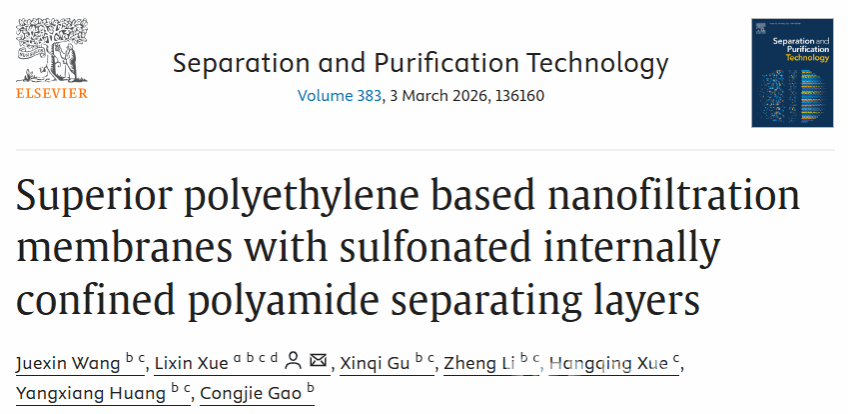

该研究成果以“Superior polyethylene based nanofiltration membranes with sulfonated internally confined polyamide separating layers”为题，发表在国际期刊《Separation and Purification Technology》上，温州大学新材料与产业技术研究院、温州大学化学与材料工程学院、浙江工业大学化工学院和苍南县温大新材料创新中心被列为参与单位。该工作的指导老师包括温州大学薛立新研究员和浙江工业大学高从堦院士，文章第一作者为浙江工业大学硕士研究生汪珏昕，参与该工作的还有温州大学新材料与产业技术研究院的薛航青和浙江工业大学研究生谷鑫琦、李正和黄秧香。

原文链接：

https://doi.org/10.1016/j.seppur.2025.136160
