近日，温州大学新材料与产业技术研究院薛立新研究员，在国际知名的期刊 Separation and Purification Technology上发表题为“Nanofiltration membranes with high Mg²⁺/Li⁺ separation performance under high Mg²⁺/Li⁺ ratios prepared from polyethylenimide and benzoyl dichlorides”的研究论文。该论文在聚乙烯(PE)基质上，以苯二甲酰氯作为有机相单体与PEI作为水相单体通过反向界面聚合（RIP）制备了薄层复合（TFC）纳滤（NF）膜。

该论文在聚乙烯（PE）多孔膜上通过反向界面聚合（RIP）工艺制备了复合（TFC）纳滤（NF）膜。该工艺将水相中的聚乙烯亚胺（PEI）与有机相中的邻苯二甲酰氯（PC）、间苯二甲酰氯（IPC）、对苯二甲酰氯（TPC）和等摩尔量的1,3,5-均苯三甲酰氯（TMC）发生反应。所形成的PA/PE TFC NF膜的结构与Mg²⁺/Li⁺分离性能受苯二甲酰氯结构及Mg²⁺/Li⁺质量比的影响。Mg²⁺和Li⁺会共同改变膜的Zeta电位和孔径分布，导致随着Mg²⁺/Li⁺比升高，PEI-TPC和PEI-IPC NF膜的分离性能提升，而PEI-PC和PEI-TMC NF膜的分离性能下降。当Mg²⁺/Li⁺=100时，PEI-TPC NF膜展现出最优的分离性能，其Mg²⁺/Li⁺选择性（SLi/Mg）达到45.65，渗透系数为5.0 L·m⁻²·h⁻¹·bar⁻¹，并表现出良好的运行稳定性和抗污染特性。

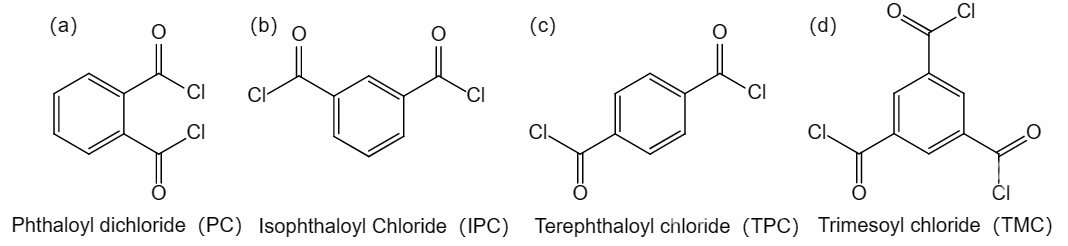

图1. 有机相单体的化学结构：（a）PC;（b）IPC; （c）TPC; （d）TMC

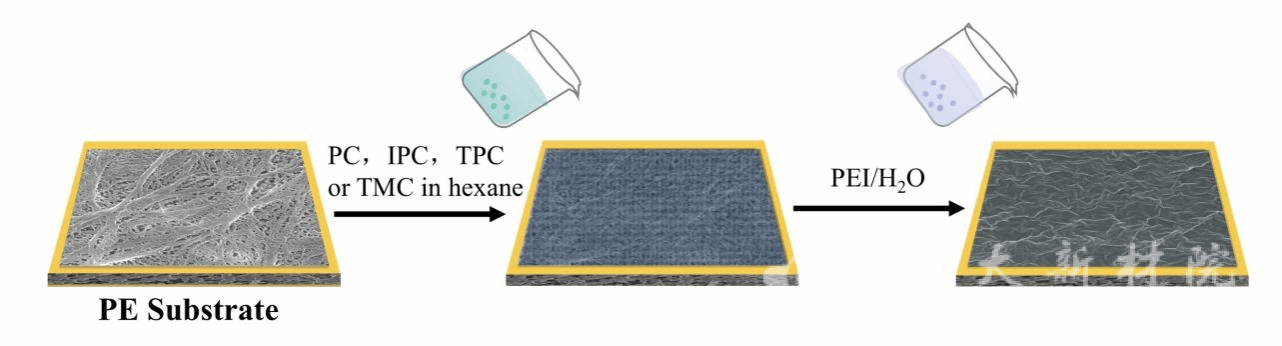

图2. 反相界面聚合（RIP）工艺用于制备PA/PE TFC NF膜

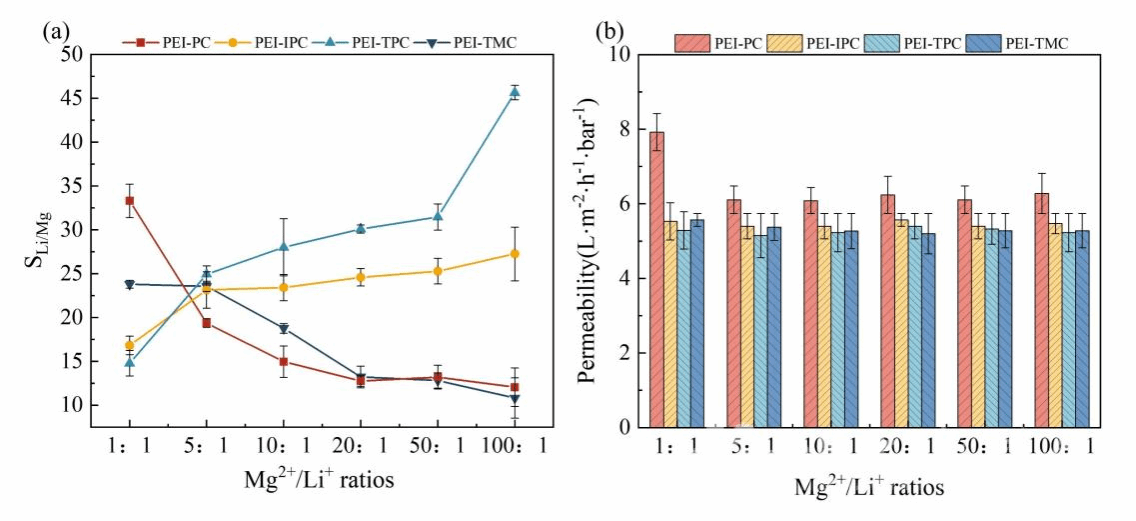

图3. 酰氯结构对 PA/PE TFC NF膜Mg²⁺/Li⁺分离性能的影响：（a）SLi/Mg;（b）渗透性能

本论文以“Nanofiltration membranes with high Mg²⁺/Li⁺ separation performance under high Mg²⁺/Li⁺ ratios prepared from polyethylenimide and benzoyl dichlorides”为题发表在《Separation and Purification Technology》上。该工作由我院薛立新研究员指导研究团队完成，温州大学新材料与产业技术研究院和温州大学化学与材料工程学院列为共同通讯单位。本工作得到国家自然科学基金项目（21975222）和国家自然科学基金项目（U1809213）资助完成。

文章链接：“Nanofiltration membranes with high Mg²⁺/Li⁺ separation performance under high Mg²⁺/Li⁺ ratios prepared from polyethylenimide and benzoyl dichlorides”

https://doi.org/10.1016/j.seppur.2025.132871
